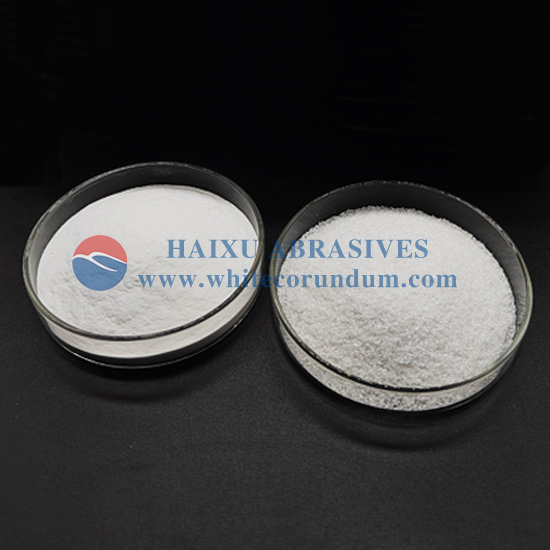

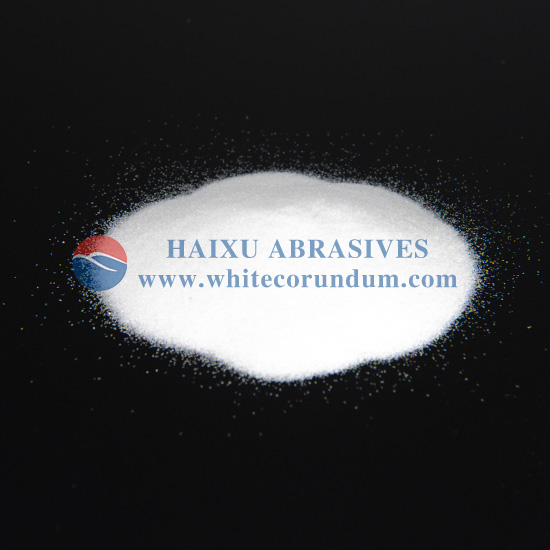

高品質WFA F60磨料，適用於陶瓷砂輪
用於陶瓷砂輪的高品質WFA F60磨料具有高純度和極低的Na₂O雜質含量，是製造高性能陶瓷砂輪的核心原料。它具有高硬度、良好的韌性和穩定的自銳性，可有效提高研磨效率和使用壽命。在高溫燒結過程中，低鈉含量提高了氧化鋁中α相的比例，防止晶粒異常長大，確保砂輪結構均勻、強度穩定。此磨料在磨削過程中產生的熱量極少，最大限度地減少了工件燒傷，廣泛適用於高速鋼、模具鋼、不銹鋼等硬質材料的精密研磨。
高品質WFA F60陶瓷砂輪用磨料的產品特性：
- 熔融過程比普通白色熔融氧化鋁更長。低Na2O白色氧化鋁能形成更完全結晶的晶體。
- Na2O含量低，最高0.2%和最高0.1%。
- 密度高於普通WFA，因此耐火性能更佳。
- 韌性更高。適用於製造高品質砂輪，以延長使用壽命。
典型物理性質：
| 硬度： | 莫氏硬度：9.0 |
| α-Al2O3轉化率 | 最低90% |
| 最高使用溫度： | 1900攝氏度 |
| 熔點： | 攝氏2250度 |
| 比重： | 3.95克/立方厘米 |
| 體積密度 | 3.6克/立方厘米 |
| 堆積密度（LPD）： | 1.55-1.95 克/立方厘米 |
| 顏色： | 白色的 |

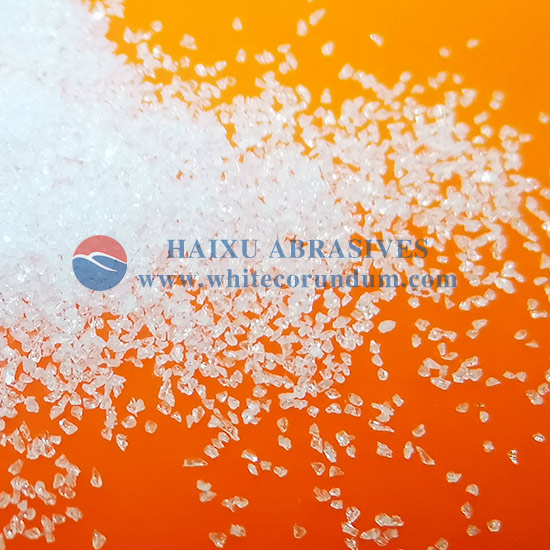

| 顆粒形狀： | 角 |
典型化學成分：
| 物品 | 保證價值 | 典型值 |
| 氧化鋁 | ≥99.6% | 99.68% |
| 一氧化二氮 | ≤ 0.2% | 0.18% |
| 二氧化矽 | ≤ 0.1% | 0.070% |
| Fe2O3 | ≤ 0.05% | 0.041% |
粒徑分佈：
| 粒子 | 網 | 網孔尺寸（微米） | 百分比（％） |
| 最粗顆粒 | +30 | 600 | 0 |
| 粗顆粒 | +40 | 425 | 6.5 |
| 基本粒子 | +45 | 355 | 50.6 |
| 混合顆粒 | +45 +50 | 355 300 | 86.9 |
| 細顆粒 | -60 | 250 | 0.8 |
其他粒度：
| 砂礫 | 篩1 | 篩2 | 篩子 3 | 篩子 3 和篩子 4 | 平底鍋 | |||
| 100%通過的網格 | 測試網格 | 最大限度。
殘留物百分比 |
測試網格 | 最小殘留量% | 測試網格 | 最小殘留量% | 最大通過率 3% 的網 | |
| WFA F24 | 16 | 20 | 25 | 25 | 45 | 25 30 | 65 | 35 |
| WFA F30 | 18 | 25 | 25 | 30 | 45 | 30 35 | 65 | 40 |
| WFA F36 | 20 | 30 | 25 | 35 | 45 | 35 40 | 65 | 45 |
| WFA F40 | 25 | 35 | 30 | 40 | 40 | 40 45 | 65 | 50 |
| WFA F46 | 30 | 40 | 30 | 45 | 40 | 45 50 | 65 | 60 |
| WFA F54 | 35 | 45 | 30 | 50 | 40 | 50 60 | 65 | 70 |
| WFA F60 | 40 | 50 | 30 | 60 | 40 | 60 70 | 65 | 80 |
| WFA F70 | 45 | 60 | 25 | 70 | 40 | 70 80 | 65 | 100 |
| WFA F80 | 50 | 70 | 25 | 80 | 40 | 80 100 | 65 | 120 |
| WFA F90 | 60 | 80 | 20 | 100 | 40 | 100 120 | 65 | 140 |
| WFA F100 | 70 | 100 | 20 | 120 | 40 | 120 140 | 65 | 200 |
| WFA F120 | 80 | 120 | 20 | 140 | 40 | 140 170 | 65 | 230 |
| WFA F150 | 100 | 140 | 15 | 170 200 | 40 | 170 200 230 | 65 | 325 |
| WFA F180 | 120 | 170 | 15 | 200 230 | 40 | 200 230 270 | 65 | |
| WFA F220 | 140 | 200 | 15 | 230 270 | 40 | 230 270 325 | 60 | |
主要應用：
- 樹脂結合切割和研磨盤。
- 凹中心砂輪。
- 纖維盤。
- 砂紙塊。
- 陶瓷砂輪。
- 網磨輪
- 拋光輪。
- 磨刀石和研磨石。
- 拋光蠟。
- 安裝點。
生產詳情：
白色熔融氧化鋁的產品認證
白色熔融氧化鋁的包裝
